Как прецизно стругованите части позволяват по-малки роботизирани хирургически инструменти?

Роботизираните хирургически системи намаляват. Следващото поколение лапароскопски и микрохирургични роботи използва инструменти с диаметри под 3 mm – достатъчно малки, за да навигират в деликатната анатомия, но достатъчно здрави, за да хващат, режат и зашиват. Постигането на това изисква радикално преосмисляне на всеки компонент, особено елементите на механичната трансмисия в китката на инструмента. Отговорът се крие впрецизно струговани части– малки, сложни геометрии, обработени до допустими отклонения, които бяха немислими преди десетилетие. Тази статия обяснява как високопрецизното CNC струговане създава миниатюрни валове, щифтове и корпуси, които правят възможни субмилиметрови роботизирани инструменти – и какво трябва да търсят мениджърите по доставките в един доставчик.

Предизвикателството на миниатюризацията в роботизираната хирургия

Типичен роботизиран хирургически инструмент съдържа до 20 движещи се части в тръба, по-малка от молив. Всяка част трябва:

• Издържа на многократна стерилизация (автоклав, гама лъчение)
• Предавайте въртящ момент с почти нулев луфт
• Побира се в дебелини на стените до 0,15 mm
• Цената е по-ниска от конвенционалните машинни компоненти – тъй като инструментите често са за еднократна употреба или за ограничена повторна употреба

Традиционните методи на обработка (щамповане, просто струговане) не могат да запазят необходимата концентричност, повърхностна обработка или микрохарактеристики. Прецизно струговани части – произведени на CNC стругове от швейцарски тип с активни инструменти – решават тези проблеми чрез комбиниране на струговане, фрезоване и пробиване в един цикъл, постигайки толеранси от ±0,005 mm или по-добри.

Три критични начина Прецизно струговани части позволяват миниатюризация

1. Микро‑валове и задвижващи щифтове

Китката на хирургическия робот използва кабели или тласкащи пръти за артикулиране на крайния ефектор. Те се свързват с малки щифтове и оси – често с диаметър от 0,5 mm до 2 mm. Една прецизно стругована част може да включва:

• Жлебове за задържащи пръстени (ширина 0,2 мм, дълбочина 0,05 мм)
• Шестоъгълни или квадратни краища за предаване на въртящия момент
• Кръстосани отвори (диаметър 0,3 мм) за кримпване на кабели

Защо прецизността има значение: отклонение от 2 µm в щифт от 1 mm създава 0,2° ъглова грешка – неприемливо, когато хирургът зашива 0,5 mm кръвоносен съд.

2.Тънкостенни тръбни компоненти

Шарнирните съединения изискват корпуси и втулки с дебелина на стената под 0,2 mm. Конвенционалното завъртане причинява тракане или срутване. Швейцарското струговане с охлаждаща течност под високо налягане и твърдосплавни инструменти създава стабилни, повтарящи се тънкостеннипрецизно струговани частибез вторично почистване.

3. Сложна геометрия в една настройка

Дизайнерите на роботизирани инструменти искат комбинирани функции: резби, конуси, подрязвания и плоски части – всичко това в една част. Прецизно струговани части, изработени на многоосни стругове, елиминират множество настройки, осигурявайки геометрична последователност. Например, накрайник на троакар със спирален задвижващ жлеб и проксимален фланец може да бъде обработен за по-малко от 40 секунди.

Таблица с параметри – Критични спецификации за прецизни струговани части от хирургически клас

Скритата цена на непостоянните прецизно струговани части

OEM производителите на медицински устройства често се фокусират върху допуските при сглобяване, като същевременно подценяват въздействието на отделните прецизно струговани части. Пример от реалния свят: производител на хирургически телбод е имал 12% повреди на място поради 0,5 mm щифт с непостоянна дълбочина на канала. Доставчикът на щифта беше заявил ±0,01 mm, но достави ±0,025 mm. Преминаването към доставчик, който контролира всяка партида със 100% оптично сортиране, намалява процента на неуспех до 0,2%.

Ключови уроци:

• Измерването има значение – Поискайте отчети за лазерен микрофон или система за зрение, не само за шублери.
• Сертифициране на материалите – Хирургическите инструменти изискват пълна проследимост (EN 10204 3.1).
• Консистенция на повърхностното покритие – грапавите петна приютяват бактерии; посочете Ra и Rz.

Защо Tuoyuan разбира изискванията на хирургическата миниатюризация

Qingdao Tuoyuan Metal Co., Ltd. прекарва повече от десетилетие в разработването на възможности за прецизна обработка на метали. За разлика от обикновените машинни цехове, Tuoyuan се фокусира върху точните технологии, от които се нуждае хирургическата роботика:

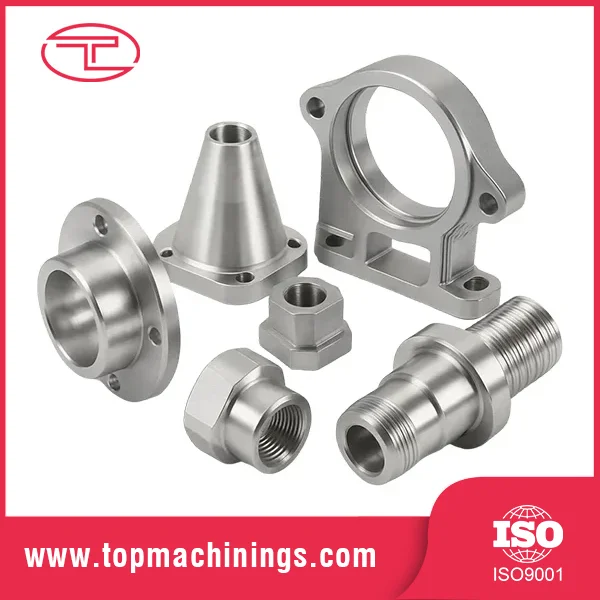

• CNC струговащи части (швейцарска и фиксирана опора) за микровалове, щифтове и втулки
• CNC фрезови части за сложни характеристики на корпуса
• Щамповане и коване за рентабилни компоненти с голям обем
• Повърхностна обработка (поцинковане, прахово боядисване, полиране) – въпреки че хирургическите инструменти често определят електрополиране или пасивиране, което Tuoyuan може да организира чрез сертифицирани партньори

Туоюан работи съгласно ISO 9001, с пълна верига на доставки от суровината до готовата част. Тяхната философия „превъзходство във всеки детайл“ означава, че всяка прецизно стругована част се проверява с цифрово измервателно оборудване, а записите на партидите се съхраняват в продължение на 10+ години – от съществено значение за проследимостта на медицинското устройство.

Един практичен инструмент – прост контролен списък за снабдяване

Когато оценявате източник на прецизни струговани части за роботизирани хирургически устройства, поискайте:

• Анализ на натрупване на толерантност на вашата най-критична характеристика.
• Три произволни пробни части, измерени с CMM или лазерен микрофон.
• Сертификат за материал, показващ номера на партидата и химичния състав.
• Способност на процеса (Cpk) – за диаметър и концентричност Cpk ≥1,33 е безопасен праг.

Туоюан предоставя и четирите като стандарт.

Малки части, гигантски скок за хирургия

Тенденцията към по-малки, по-интелигентни роботизирани хирургически инструменти е неудържима. Но това няма да бъде реализирано чрез просто намаляване на съществуващите проекти. Това изисквапрецизно струговани частикоито са с микроразмер, макропрецизни и произвеждани последователно в големи количества. За мениджърите по доставки най-добрата стратегия е да си партнират с металообработваща компания, която има доказан опит в струговането с ЦПУ, пълна вътрешна производствена верига и система за качество, която не оставя нищо на случайността.

Изпратете най-предизвикателния си чертеж на микрокомпонент наТуоюанза преглед на осъществимостта и проба. Използвайте таблицата с параметри по-горе, за да посочите допустимите отклонения и да поискате отчет за възможностите на процеса. Правилният доставчик на прецизни струговани части може да намали наполовина времето ви за разработка – и да превърне вашия хирургически инструмент от следващо поколение в реалност.
