Какво представляват прецизно стругованите части от титан и защо имат значение в производството?

1. Какво представляват прецизно стругованите части от титан?

Прецизно струговани части от титанса компоненти, произведени чрез отстраняване на материал от въртящ се титанов материал с помощта на специализирано оборудване за струговане. Системите за компютърно цифрово управление (CNC) насочват режещите инструменти да произвеждат точни диаметри, дължини, жлебове, резби, отвори и други специфични характеристики.

За разлика от металните компоненти с общо предназначение, прецизно стругованите части са проектирани да отговарят на определени инженерни изисквания. Техните размери и повърхностни състояния могат пряко да повлияят на ефективността на уплътняването, подравняването на сглобката, въртеливото движение, надеждността на закрепването и експлоатационния живот на оборудването.

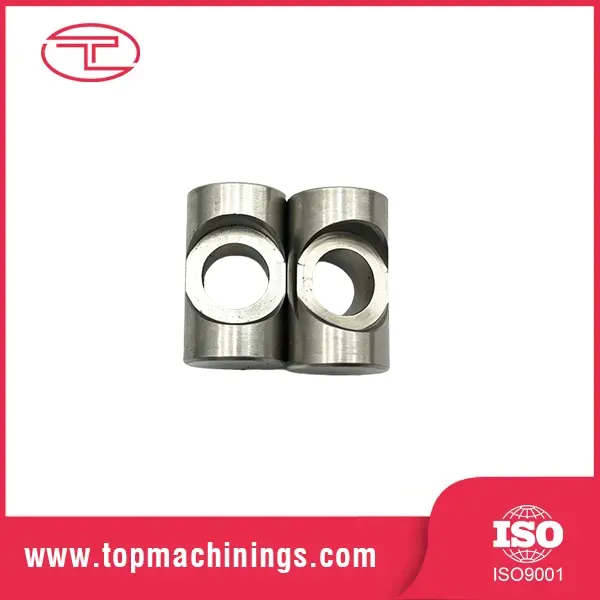

Типичните примери включват титаниеви валове, втулки, втулки, щифтове, фитинги с резба, разделители, съединители и цилиндрични компоненти по поръчка. В зависимост от чертежа, дадена част може да изисква само струговане или допълнително фрезоване, пробиване, нарязване на резби, шлайфане и повърхностна обработка.

Какво прави една стругована част наистина прецизно проектирана?

• Точност на размерите:Критичните диаметри, дължини и отвори остават в определените допуски.
• Геометричен контрол:Изискванията, свързани с концентричността, биенето, заоблеността и други геометрични характеристики се контролират, когато е необходимо.
• Качество на повърхността:Функционалните повърхности отговарят на определени изисквания за грапавост и завършеност.
• Консистенция на материала:Степента на титан и състоянието на материала отговарят на техническите спецификации.
• Повторяемост:Производствените процеси поддържат постоянни резултати в одобрените партиди.

За купувачите целта не е просто да получат титанов компонент. Целта е да се получи компонент, който пасва на модула, работи надеждно в работната си среда и може да се произвежда постоянно в необходимия обем.

2. Защо титанът има значение в прецизното производство?

Титанът се избира, когато конвенционалните метали не могат да осигурят необходимата комбинация от механични характеристики, тегло и устойчивост на околната среда. Предимствата му са особено ценни при компактни модули, където всеки компонент трябва да осигурява надеждна производителност без добавяне на ненужна маса.

Висока якост с ниско тегло

Титановите сплави предлагат благоприятно съотношение на якост към тегло. В сравнение с много стомани, титаниевите сплави могат да осигурят значително намаляване на теглото, като същевременно поддържат здравината, необходима за подходящо проектирани компоненти. Това ги прави привлекателни за аерокосмически хардуер, леки механизми и преносимо оборудване.

Отлична устойчивост на корозия

Титанът естествено образува защитен оксиден филм, който допринася за неговата устойчивост на корозия в много среди. В зависимост от класа и условията на обслужване, той може да бъде подходящ за морско оборудване, системи за химическа обработка и компоненти, изложени на влага или корозивни среди.

Независимо от това, съвместимостта винаги трябва да се оценява спрямо действителните химикали, температури, условия на пукнатини и включени работни налягания. Нито един клас титан не е подходящ за всяка среда.

Надеждна производителност при взискателни приложения

Подходящо подбраните титаниеви компоненти могат да осигурят полезна комбинация от механична якост, устойчивост на корозия и дългосрочна функционална надеждност. Някои видове титан също предлагат добра биосъвместимост, въпреки че медицинската употреба изисква допълнителен материал, производство и регулаторен контрол.

Потенциал за дългосрочна стойност

Титанът обикновено струва повече за закупуване и обработка в сравнение с обикновените алуминиеви или стоманени алтернативи. Стойността му обаче трябва да се оцени през целия експлоатационен живот на компонента. По-ниското тегло, намалената поддръжка, свързана с корозия, и специфичните за приложението предимства на производителността може да оправдаят първоначалната инвестиция.

Най-икономичното решение не е непременно материалът с най-ниската единична цена. Това е материалът, който отговаря на функционалните изисквания на приложението без ненужна обработка или прекомерна спецификация.

3. Какви класове титан трябва да имате предвид?

Изборът на материал влияе върху здравината, устойчивостта на корозия, обработваемостта, цената и съответствието със спецификациите на клиента. Два често срещани избора са търговски чист титан степен 2 и титанова сплав Ti-6Al-4V, известна като степен 5. Други степени може да са по-подходящи за специфични химически, структурни или регулирани приложения.

Таблицата предоставя общо ръководство за избор, а не заместител на инженерно одобрение. Класовете на материалите, условията на доставка и националните или индустриалните стандарти не са автоматично взаимозаменяеми. Купувачите трябва да посочат точния клас, управляващия стандарт и необходимото материално състояние.

Как можете да избегнете грешки при избора на материал?

• Идентифицирайте действителните натоварвания, температурния диапазон и околната среда.
• Потвърдете дали устойчивостта на корозия, здравината, устойчивостта на умора или теглото са основното изискване.
• Прегледайте стандарта за материалите и всички специфични за клиента ограничения.
• Потвърдете дали са необходими сертификати за материали и проследимост на партидите.
• Помолете производителя да прегледа наличността на материала, преди да одобри производствения график.

Изборът на клас само защото е описан като висока якост или устойчив на корозия може да увеличи разходите, без да подобри крайния продукт. Съществените решения трябва да се основават на измерими оперативни изисквания.

4. Как се произвеждат титаниеви прецизно струговани части?

Надеждното струговане на титан изисква контролиран работен процес, който свързва инженерния преглед, подготовката на материала, машинната обработка, проверката и окончателната доставка. Всеки етап помага за предотвратяване на дефекти, които иначе могат да се появят по време на сглобяване или работа на място.

Стъпка 1: Преглед на чертежа и оценка на дизайна

Производителят преглежда техническия чертеж, триизмерния модел, критичните размери, резбите, повърхностните изисквания и производственото количество. Потенциалните проблеми включват ненужно тесни допуски, недостъпни функции, тънки стени и сложни вътрешни геометрии.

Ранната инженерна обратна връзка помага да се идентифицират промени, които биха могли да опростят обработката без компромис с функцията.

Стъпка 2: Подготовка на материала

Суровината се избира според определения клас титан, форма на склад, размери и състояние на материала. Когато е необходимо, сертификатите и идентификационните записи се проверяват преди да започне производството.

Стъпка 3: CNC струговане

По време на CNC струговане детайлът се върти, докато режещите инструменти премахват материала според програмираната последователност на обработка. В зависимост от дизайна, процесът може да създаде външни диаметри, рамена, жлебове, отвори и други ротационни характеристики.

Подходящото захващане, геометрията на инструмента, параметрите на рязане и подаването на охлаждаща течност са от съществено значение за стабилното производство.

Стъпка 4: Вторични операции

Някои компоненти изискват допълнително фрезоване, пробиване, нарязване на резби, нарязване на резби, шлайфане или премахване на грапавици. Тези операции трябва да бъдат координирани, за да се защитят критичните повърхности и да се поддържат връзките на размерите между характеристиките.

Стъпка 5: Проверка и довършване

Завършените компоненти се проверяват спрямо чертежа и изискванията за покупка. В зависимост от приложението, това може да включва измерване на размерите, проверка на резба, тестване на грапавостта на повърхността, визуална проверка и преглед на документацията за материала.

Всяка определена довършителна обработка трябва да бъде оценена за съвместимост с класа титан, функционални изисквания и последващи операции по сглобяване.

Стъпка 6: Опаковане и доставка

Частите трябва да бъдат почистени и опаковани по начин, който предпазва резбите, уплътнителните повърхности и прецизните характеристики. Ясното етикетиране и записите за проследяване могат да опростят инспекцията при получаване и управлението на инвентара.

5. Какви предизвикателства при машинната обработка трябва да разберат купувачите?

Титанът може да се обработва успешно, но поведението му се различава от това на много обикновени инженерни метали. Разбирането на тези разлики помага на купувачите да оценят по-реалистично офертите, производствените графици и производствения капацитет.

Концентрация на топлина и износване на инструмента

Титанът има относително ниска топлопроводимост, така че топлината може да се концентрира близо до зоната на рязане. Това може да ускори износването на инструмента и да повлияе на качеството на повърхността, ако условията на рязане и охлаждането не се контролират правилно.

Подходящите режещи инструменти, стабилните параметри на обработка, ефективната доставка на охлаждаща течност и навременната смяна на инструментите спомагат за поддържане на последователността на процеса.

Еластично възстановяване и изменение на размерите

Еластичното поведение на титана може да доведе до пружиниране на материала след отстраняване на силите на рязане. Тънкостенните компоненти и тънките валове са особено чувствителни към работния натиск и силите на рязане.

Внимателният дизайн на приспособлението, подходящите последователности на обработка и междинното измерване могат да помогнат за намаляване на изкривяването и подобряване на контрола на размерите.

Контрол на чипове и повърхностни дефекти

Неконтролираните чипове могат да попречат на машинната обработка, да повредят завършените повърхности и да нарушат автоматизираното производство. Неправилните условия на инструмента могат също да причинят разкъсване на повърхността, натрупване на материал върху режещия ръб или неравномерно покритие.

Ето защо ефективното отстраняване на стружките и проверката на критичните повърхности са важни части от процеса.

По-високи производствени разходи

Цената на материала на титана, времето за обработка, потреблението на инструменти и изискванията за проверка могат да повлияят на цената на готовия компонент. Тесните толеранси, сложните функции и изискващата документация могат да увеличат допълнително разходите.

Купувачите често могат да подобрят ефективността на разходите чрез опростяване на нефункционални функции, избягване на ненужно строги толеранси и избиране на подходящо производствено количество.

6. Как можете да посочите правилните допустими отклонения?

Допустимите отклонения определят доколко даден произведен размер може да варира, като същевременно остава приемлив. При прецизно струговани титанови части подходящият толеранс зависи от характеристиките, материала, геометрията, метода на производство, възможността за проверка и функционалните изисквания.

Няма универсален толеранс, който да се прилага за всеки титанов компонент. Следващите примери илюстрират как купувачите могат да организират своите изисквания, вместо да гарантират определена производствена способност.

Прилагайте строги допустими отклонения само там, където са необходими

Прилагането на много строги допуски към всеки размер може да увеличи времето за обработка, усилията за проверка и риска от отхвърляне. По-практичен подход е да се идентифицират характеристиките, които пряко влияят на сглобяването, уплътняването, въртенето или прехвърлянето на товара.

Например, седалката на лагера може да изисква по-строг контрол на размерите, отколкото нефункционалното външно рамо. Окончателните изисквания трябва да бъдат установени от инженера-конструктор и проверени с производителя преди одобрението на производството.

Потвърдете методите за проверка преди поръчка

Попитайте как ще бъдат измерени и записани критичните размери. В зависимост от частта, подходящите методи могат да включват калибрирани микрометри, уреди за измерване на отворите, уреди за измерване на резби, инструменти за грапавост на повърхността, оптични системи за измерване или координатни измервателни машини.

Доставчикът трябва да потвърди, че предложеният метод за проверка е подходящ за определения толеранс и геометрия.

7. Кои индустрии използват струговани компоненти от титан?

Прецизно стругованите части от титан се използват в индустрии, където характеристиките на материала, устойчивостта на корозия, ниското тегло или специалните условия на работа оправдават тяхната цена.

Космонавтика и авиация

Избрани аерокосмически системи използват титанови компоненти за чувствителни към теглото структури, крепежни елементи, валове, фитинги и друг прецизен хардуер. Тези приложения може да изискват строги спецификации на материалите, възможност за проследяване и документирани процедури за проверка.

Медицинско оборудване

Титанът се използва в определени медицински инструменти, компоненти на оборудването и продукти, свързани с импланти. Приложения, включващи контакт с пациент или имплантиране, изискват подходящи степени на материала, валидирани процеси и приложим регулаторен контрол. Обработката на титан с общо предназначение сама по себе си не установява медицинска годност.

Морска и химическа обработка

Устойчивите на корозия титанови компоненти могат да бъдат полезни в избрани морски системи, оборудване за обработка на течности и инсталации за химическа обработка. Изборът на степен трябва да отчита действителния химичен състав на флуида, температура, налягане и работна среда.

Индустриални машини и автоматизация

Персонализираните щифтове, втулки, конектори, валове и прецизни фитинги могат да се възползват от механичните свойства на титан в специализирани машини, автоматизирано оборудване и компактни механизми.

Енергийно и високоефективно оборудване

Някои енергийни системи и продукти с висока производителност използват титанови компоненти, когато теглото, устойчивостта на корозия или механичните характеристики са важни. Дизайнът и спецификацията на материала трябва да отразяват действителните натоварвания на приложението и излагането на околната среда.

В тези индустрии най-подходящият дизайн на компонентите е този, който балансира инженерните изисквания с възможността за производство, нуждите от инспекция и общите разходи.

8. Как можете да проверите качеството на частта?

Завършеният компонент може да изглежда правилно, но въпреки това да не отговаря на изискванията си за размери или материали. Структуриран процес на качество помага на купувачите да проверят дали доставените прецизно струговани части от титан отговарят на одобрената спецификация.

Прегледайте идентификацията и проследимостта на материала

Потвърдете степента, управляващия стандарт на материала и изискваното състояние на материала. Когато е посочено, поискайте сертификати за изпитване на материалите и се уверете, че документацията може да бъде свързана с доставената производствена партида.

Проверете критичните размери

Записите от инспекцията трябва да идентифицират измерените характеристики и да демонстрират съответствие с приложимите изисквания за чертежи. За взискателни проекти съгласувайте предварително формата на доклада от инспекцията, плана за вземане на проби и критериите за приемане.

Оценете качеството на повърхността и резбата

Проверете функционалните повърхности за съответни дефекти и проверете дали резбите отговарят на определения стандарт. Отстраняването и почистването не трябва да повреждат уплътнителните ръбове, съединителните повърхности или други критични елементи.

Потвърдете системата за качество

Попитайте дали производителят поддържа документирани процедури за производствен контрол, несъответстващи продукти, калибриране на оборудването и коригиращи действия. Сертификатите трябва да се проверяват за обхват и валидност, а не да се приемат от общите маркетингови изявления на доставчика.

• Одобрен инженерен чертеж и ревизионен контрол.
• Идентификация на материала и необходими сертификати.
• Документирана оразмерителна и визуална проверка.
• Дефинирани критерии за приемане и обработка на несъответствия.
• Подходящо опаковане, етикетиране и идентификация на партидата.

Тези мерки помагат за намаляване на споровете при получаване, неочакваните проблеми при сглобяването и риска от непоследователни производствени партиди.

9. Как можете да изберете надежден доставчик?

Изборът на доставчик за прецизно струговани части от титан изисква повече от сравняване на единични цени. Купувачите трябва да преценят дали производителят разбира приложението, може ли да произведе необходимата геометрия и има процес на проверка, подходящ за нивото на риска на проекта.

Оценете съответния опит в производството

Попитайте дали доставчикът има опит с посочения клас титан, подобни размери на детайлите, необходими толеранси и производствени обеми. Опитът с различен метал не демонстрира автоматично еквивалентна способност при титан.

Преглед на инженерната комуникация

Надеждният доставчик трябва да може да идентифицира неясни изисквания за чертежи, да обсъди производствените рискове и да обясни компромисите между допустимите отклонения, производствените методи и разходите.

Сравнете пълните оферти

Уверете се, че офертите покриват същия клас на материала, количеството, изискванията за проверка, довършителните операции, опаковането и условията за доставка. По-ниската първоначална цена може да изключи важни услуги или да приеме по-малко взискателни спецификации.

Оценете последователността на производството

За повторни поръчки обсъдете документацията на процеса, контрола на промените, проследимостта на партидите и как се следи промяната в размерите. Последователността става особено важна, когато компонентите се използват в модули с ограничено пространство или строги изисквания за производителност.

Работете с ясно определен производствен партньор

Когато оценяват Qingdao Tuoyuan Metal Products Co., Ltd. за проект за титанов компонент, купувачите трябва да предоставят технически чертеж, изисквания за материал, целево количество и очаквания за инспекция, така че специфичните изисквания за производство да могат да бъдат прегледани, преди да бъде направена поръчка.

Както при всяка оценка на доставчика, потвърдете съответните възможности за обработка, договорености за снабдяване с материали, документация за качество и ангажименти за доставка за действителния проект, вместо да разчитате на общи описания на продукта.

10. Какви фактори влияят върху производствените разходи?

Цената на титаниеви прецизни струговани части зависи от пълния производствен процес, а не само от теглото на суровината. Разбирането на основните двигатели на разходите помага на екипите за доставки да подготвят по-полезни заявки за оферти и да избегнат ненужни разходи.

Подгответе пълна заявка за оферта

За да получите значими и сравними оферти, включете следната информация:

• 2D инженерен чертеж и, когато има такъв, 3D модел.
• Точен клас титан и спецификация на материала.
• Необходими допуски, повърхностно покритие и детайли на резбата.
• Количество на прототипа и очакван обем за повторна поръчка.
• Доклади от инспекции, сертификати и изисквания за проследимост.
• Необходими довършителни работи, опаковане, място на доставка и целева дата.

Пълната информация позволява на доставчиците да оценят осъществимостта и да идентифицират факторите за разходите, преди да започне производството. Освен това намалява вероятността от недоразумения относно замяната на материали, обхвата на проверката и очакванията за доставка.

11. Често задавани въпроси

Заключение

Прецизно стругованите части от титан предлагат ценни предимства, когато производителността на компонентите зависи от съотношението якост към тегло, устойчивост на корозия, точност на размерите и специфична за приложението надеждност. Постигането на тези предимства изисква подходящ избор на материал, контролирана CNC обработка, реалистични допуски и качествен процес, съобразен с предназначението на компонента.

За инженерните екипи и професионалистите по доставки най-ефективната стратегия за снабдяване започва с ясна техническа спецификация и информирано сравнение на производствения капацитет, изискванията за инспекция, разходите и ангажиментите за доставка. Ранното справяне с тези фактори може да намали разходите, които могат да бъдат избегнати, и да подобри консистенцията на готовите компоненти.
