Какво представляват сложните прецизни струговани части и как те подобряват производителността на компонентите?

Комплексни прецизни струговани частиса проектирани компоненти, произведени чрез усъвършенствани процеси на струговане за постигане на изискваща точност на размерите, повторяемост, качество на повърхността и геометрична сложност. Те се използват широко в автоматизацията, машините, автомобилните системи, електрониката, медицинското оборудване, хидравличните системи и други приложения, където конвенционалните стандартни компоненти може да не осигурят необходимото прилягане или производителност. Това ръководство обяснява тяхната структура, производствен процес, опции за материали, допуски, повърхностни покрития, изисквания за проверка, съображения за проектиране и практики за снабдяване, като помага на инженерите и екипите за закупуване да намалят производствените рискове и да изберат подходящо производствено решение.

Съдържание

1. Какво представляват сложните прецизни струговани части?
2. Какво прави една стругована част сложна?
3. Как се произвеждат сложни прецизни струговани части?
4. Кои материали могат да се използват?
5. Как се контролират точността и допустимите отклонения?
6. Защо покритието на повърхността има значение?
7. Как се проверяват прецизно стругованите части?
8. Как инженерите трябва да проектират тези компоненти?
9. Къде се използват сложни прецизни струговани части?
10. Какво трябва да търсят купувачите при производствен партньор?
11. Често задавани въпроси
12. Заключение

Какво представляват сложните прецизни струговани части?

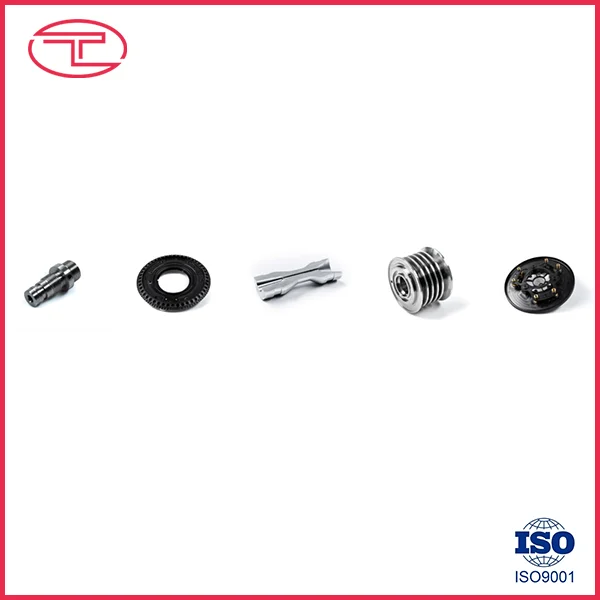

Сложните прецизни струговани части са специално обработени компоненти, произведени предимно чрез въртене на детайл, докато режещите инструменти премахват материала, за да създадат прецизни цилиндрични, конусовидни, резбовани, набраздени или контурни елементи. За разлика от обикновените валове или втулки, сложните струговани компоненти могат да комбинират няколко операции на обработка и сложни геометрии в рамките на един компонент.

Типичните характеристики включват множество диаметри, вътрешни отвори, фини резби, жлебове, рамена, конуси, напречни отвори, прорези, фаски, радиуси и специално профилирани повърхности. Усъвършенстваните центрове за струговане с ЦПУ могат да интегрират струговане с пробиване, нарязване на резби, фрезоване и други операции, което позволява да се произвеждат множество елементи с по-малко настройки.

За купувачите стойността на сложен прецизно стругован компонент не е просто малък толеранс на размерите. Истинската цел е постоянна производителност, когато частта е сглобена в по-голяма механична система. Точността на размерите, концентричността, състоянието на повърхността, свойствата на материала и повторяемостта трябва да работят заедно.

В практическото производство постижимите допуски зависят от материала, геометрията, състоянието на машината, инструменталната екипировка, работното захващане, стабилността на процеса и метода на проверка. Публикуваните справки за машинна обработка обикновено показват общо CNC струговане около ±0,05 mm, докато по-строги допуски около ±0,01 mm или по-малко може да са възможни за избрани характеристики, когато процесът е проектиран по подходящ начин. :contentReference[oaicite:0]{index=0}

Какво прави една стругована част сложна?

Един компонент става технически сложен, когато неговата геометрия или функционални изисквания изискват по-голям контрол на процеса в сравнение с обикновеното струговане. Сложността може да идва от броя на характеристиките, тяхната връзка една с друга или трудността да се поддържа точност по време на производството.

Следователно сложността трябва да се оценява от функционална гледна точка. Част с много видими характеристики не е непременно трудна за производство, докато сравнително малък компонент може да стане много взискателен, ако съдържа критичен отвор, изискване за плътно биене или труден материал.

Как се произвеждат сложни прецизни струговани части?

Надеждният производствен процес започва преди машината да започне да реже. Инженерен преглед, проверка на материала, планиране на процеса, избор на инструментална екипировка, машинна обработка, проверка и довършителни работи допринасят за крайния резултат.

Инженерен и чертожен преглед

Производственият екип първо проучва техническия чертеж, 3D модела, спецификацията на материала, изискванията за толерантност, нишките, повърхностните покрития, термичната обработка и други специални инструкции.

Този етап може да идентифицира потенциални производствени проблеми преди началото на производството. Например, ненужно тесните допуски върху нефункционални повърхности могат да добавят изисквания за машинна обработка и проверка, без да подобряват действителната функция на компонента.

Подготовка на материала

Пръчковият материал или друга суровина се избират според одобрената спецификация. Може да се изискват сертификати за материали за приложения, при които проследимостта е важна.

CNC струговане

Детайлът се държи сигурно, докато CNC-контролираните инструменти изпълняват операции като облицовка, грубо струговане, окончателно струговане, пробиване, нарязване на резба, нарязване на канали и скосяване. Могат да се използват активни инструменти или оборудване за фрезоване, когато компонентът изисква допълнителни функции за фрезоване или пробиване.

Вторични операции

Някои компоненти изискват допълнителни операции след завъртане. В зависимост от чертежа, те могат да включват шлайфане, полиране, топлинна обработка, премахване на ръбове, покритие, анодизиране, пасивиране или други повърхностни обработки.

Проверка и окончателна проверка

Критичните размери се сравняват с чертежа. В зависимост от изискванията на проекта, производителите могат да използват микрометри, измервателни уреди, оптично измервателно оборудване, CMM системи или други инструменти за прецизна проверка.

Производствената последователност е важна, тъй като всяка допълнителна настройка може да въведе възможност за вариация на подравняването. Модерното стругово фрезово оборудване може да намали броя на настройките за някои сложни компоненти и следователно да намали потенциалните грешки при повторно позициониране. :contentReference[oaicite:1]{index=1}

Кои материали могат да се използват?

Изборът на материал пряко влияе върху поведението при рязане, износването на инструмента, генерирането на топлина, стабилността на размерите, устойчивостта на корозия, теглото, здравината и производителността на крайното приложение.

• Неръждаема стомана:Подходящ за приложения, изискващи устойчивост на корозия и механична издръжливост.
• Въглеродна стомана:Често срещан за общи механични компоненти, валове, щифтове и индустриален хардуер.
• Легирана стомана:Полезно, когато се изисква по-висока якост, устойчивост на износване или възможност за термична обработка.
• Алуминий:Лек и годен за обработка, което го прави подходящ за възли, чувствителни към теглото.
• Месинг:Често се избира за фитинги, съединители, електрически компоненти и приложения, изискващи добра обработваемост.
• Мед:Използва се, когато електрическата или топлопроводимостта е важна.
• Инженерни пластмаси:Материали като POM, PEEK, PTFE и найлон могат да бъдат струговани за специализирани леки приложения с ниско триене или химически устойчиви.

Материалът никога не трябва да се избира само според удобството на машинната обработка. Инженерите трябва да вземат предвид работната температура, натоварването, излагането на корозия, износването, химическата съвместимост, електрическите изисквания и характеристиките на свързващите компоненти.

Как се контролират точността и допустимите отклонения?

Прецизността се контролира чрез взаимодействието на възможностите на машината, инструменталната екипировка, програмирането, работното захващане, стабилността на материала, условията на околната среда и проверката.

Обикновено контролираните характеристики включват:

• Външен и вътрешен диаметър
• Дължина на частта
• Закръгленост
• Цилиндричност
• Концентричност или изтичане
• Размери на резбата
• Местоположение на дупката
• Геометрични връзки между функционални повърхности

Например, вал може да изисква контролиран диаметър за лагерно гнездо, докато неговата нефункционална външна повърхност може да използва по-малко ограничителен толеранс. Този подход позволява на производствените ресурси да се съсредоточат върху размерите, които действително влияят върху сглобяването и производителността.

Референциите за машинна обработка в индустрията подчертават, че способността за толеранс зависи от геометрията и условията на процеса, а не от едно универсално число. :contentReference[oaicite:2]{index=2}

Защо покритието на повърхността има значение?

Повърхностното покритие е нещо повече от изискване за външен вид. Може да повлияе на триенето, износването, уплътняването, контакта на лагерите, поведението при плъзгане, защитата от корозия и производителността на сглобяването.

Общите изисквания за повърхностно покритие за струговани компоненти включват приблизително Ra 3,2 μm за много общо обработени повърхности, Ra 1,6 μm за по-гладки функционални повърхности и Ra 0,8 μm или по-ниско за избрани прецизни приложения. По-взискателните покрития може да изискват шлайфане или полиране, вместо само струговане. :contentReference[oaicite:3]{index=3}

Поради тази причина инженерите трябва да идентифицират кои повърхности са действително функционални. Лагерната шийка, уплътняващата повърхност или плъзгащият се интерфейс може да изисква различно покритие от външната хлабина.

• Функционални повърхности:Посочете необходимото покритие според условията на работа.
• Уплътнителни повърхности:Обърнете внимание както на грапавостта, така и на повърхностните дефекти.
• Плъзгащи се повърхности:Помислете за триенето и износването.
• Козметични повърхности:Определете очакванията за външен вид отделно от функционалните изисквания.

Как се проверяват прецизно стругованите части?

Проверката трябва да бъде свързана директно с инженерния чертеж. Измерването на всяка възможна характеристика с един и същ метод не винаги е необходимо; планът за инспекция трябва да се съсредоточи върху критичните измерения и функционалните изисквания.

Един цялостен процес на контрол на качеството може да включва:

1. Проверка на входящия материалза потвърждаване на посочения материал.
2. Първоначална проверказа проверка на производствения процес преди пълномащабно производство.
3. Измерване в процесаза идентифициране на отклонението на размерите по време на производството.
4. Окончателна проверка на размеритесрещу изискванията за чертеж.
5. Проверка на повърхностното покритиеза определени функционални зони.
6. Проверка на резбатаизползване на подходящи измервателни уреди или измервателно оборудване.
7. Документациякато отчети за размери, когато се изисква от клиента.

За високо взискателни части, машина за измерване на координати или оптична система за измерване може да осигури по-цялостна проверка на размерите. Докладите от инспекции и документацията за първия артикул също могат да помогнат на екипите за закупуване и инженеринг да установят последователност на производството.

Как инженерите трябва да проектират тези компоненти?

Добрият дизайн е един от най-ефективните начини за подобряване на производителността без компромис с функцията.

• Ясно идентифицирайте критичните размери и функционалните повърхности.
• Избягвайте да прилагате изключително тесни допуски за всеки размер.
• Използвайте стандартни спецификации на резбата, когато е практично.
• Осигурете подходящи радиуси и фаски, където достъпът до инструментите ги изисква.
• Помислете за дебелината на стената и възможността за деформация.
• Посочете грапавостта на повърхността само когато служи за функционална цел.
• Дефинирайте ясно материалните оценки.
• Определете изискванията за термична обработка и повърхностна обработка.
• Осигурете пълни 2D чертежи и точни 3D модели, когато са налични.

Един практически принцип е да се проектира около функция, а не максимална теоретична точност. Референциите за производство постоянно отбелязват, че ненужните тесни допуски могат да увеличат времето за обработка, изискванията за инспекция и сложността на производството. :contentReference[oaicite:4]{index=4}

Къде се използват сложни прецизни струговани части?

Тъй като струговането е особено подходящо за ротационни и цилиндрични геометрии, прецизно струговани компоненти се появяват в много индустриални системи.

Какво трябва да търсят купувачите при производствен партньор?

Изборът на доставчик за сложни прецизни компоненти изисква повече от сравняване на единични цени. Производителят трябва да докаже, че може да разбере техническите изисквания и многократно да произвежда компоненти, които отговарят на тези изисквания.

Важните точки за оценка включват:

1. Възможност за обработка:Уверете се, че оборудването съответства на геометрията на компонента.
2. Материален опит:Попитайте дали доставчикът редовно обработва посочения материал.
3. Контрол на качеството:Прегледайте оборудването, процедурите и документацията за проверка.
4. Инженерна поддръжка:Определете дали доставчикът може да идентифицира опасения за технологичност преди производството.
5. Консистенция на производството:Попитайте как се наблюдават промените в размерите по време на по-големи производствени серии.
6. Възможност за довършителни работи:Потвърдете дали необходимите вторични обработки могат да бъдат надеждно координирани.
7. Комуникация:Уверете се, че техническите въпроси могат да бъдат разрешени бързо и точно.
8. Проследимост:За взискателни приложения, установете изисквания за материални и производствени записи.

Qingdao Tuoyuan Metal Products Co., Ltd. може да подкрепи клиенти, изискващи персонализирани метални компоненти, където контролът на размерите, подробните чертежи, изборът на материал и повторяемото производство са важни. За екипите за доставки предоставянето на пълния технически чертеж и ясното идентифициране на критичните изисквания е ефективна отправна точка за техническа оценка и оферта.

Често задавани въпроси

Каква е разликата между стандартна стругована част и сложна прецизна стругована част?

Стандартната стругована част обикновено има сравнително проста цилиндрична геометрия и конвенционални изисквания за размери. Сложна прецизно стругована част може да комбинира множество диаметри, вътрешни характеристики, резби, жлебове, напречни отвори, тесни допуски, контролирано биене и специфични повърхностни покрития в рамките на един компонент.

Колко точни могат да бъдат сложните прецизни струговани части?

Точността зависи от материала, геометрията, конфигурацията на машината, инструменталната екипировка, работното захващане, стабилността на процеса и методите за проверка. Общото CNC струговане може обикновено да работи около ±0,05 mm, докато избраните прецизни характеристики могат да достигнат приблизително ±0,01 mm или по-строги, когато дизайнът и процесът го позволяват. Тези цифри трябва да се третират като референции за специфични за проекта възможности, а не като универсални гаранции. :contentReference[oaicite:5]{index=5}

Кои материали обикновено се използват за прецизно струговани компоненти?

Обичайните избори включват неръждаема стомана, въглеродна стомана, легирана стомана, алуминий, месинг, мед и инженерна пластмаса. Подходящият материал зависи от здравината, устойчивостта на корозия, температурата, износването, теглото, електрическите свойства и работната среда.

Сложните струговани части изискват ли вторична обработка?

Не винаги. Някои компоненти могат да бъдат завършени директно чрез CNC струговане, докато други може да изискват шлайфане, полиране, топлинна обработка, покритие, анодизиране, пасивиране или други довършителни процеси, за да отговорят на специфични функционални изисквания.

Защо покритието на повърхността е важно за струговани компоненти?

Повърхностното покритие може да повлияе на триенето, износването, уплътняването, контакта на лагерите, поведението при плъзгане и външния вид. Функционалните повърхности следователно трябва да получат изисквания, подходящи за техните действителни работни условия, вместо автоматично да се прилага същата спецификация за покритие към целия компонент.

Каква информация трябва да бъде включена при искане на оферта?

Полезният RFQ трябва да включва 2D чертеж, 3D модел, ако е наличен, клас на материала, количество, допустими отклонения, изисквания за покритие на повърхността, нишки, термична обработка, повърхностна обработка, изисквания за проверка, очаквания за опаковане и изисквания за доставка. Пълната техническа информация позволява на производителя да оцени по-точно проекта.

Може ли един компонент да комбинира струговане и фрезоване?

да Оборудването за струговане на фрези и струговащите центрове с активни инструменти могат да комбинират струговане с операции като пробиване, нарязване на резби, нарязване на канали и фрезоване. Това може да намали броя на настройките за подходящи дизайни на компоненти и да помогне за поддържането на позиционни връзки между характеристиките. :contentReference[oaicite:6]{index=6}

Заключение

Сложните прецизно струговани части са инженерни компоненти, в които геометрията, точността на размерите, свойствата на материала, състоянието на повърхността и повторяемостта на производството допринасят за крайната производителност. Най-ефективният производствен подход започва с ясен технически чертеж, подходящ избор на материал, реалистични допуски, внимателно планирани операции по обработка и методи за проверка, които отразяват действителната функция на компонента.

За инженерите и екипите за закупуване ключът не е просто да изискват възможно най-малката толерантност. Вместо това, всяко изискване трябва да бъде свързано със сглобяване, движение, уплътняване, натоварване, износване или друга измерима функция. Този подход може да помогне за контролиране на сложността на производството, като същевременно поддържа производителността, очаквана от готовия компонент.

Ако разработвате персонализирани валове, втулки, фитинги, съединители, прецизни механични компоненти или други сложни струговани продукти,Qingdao Tuoyuan Metal Products Co., Ltd.може да оцени вашите технически изисквания и производствени нужди.Споделете вашите чертежи, спецификации, материали и количества, исвържете се с насза да обсъдим подходящо производствено решение за вашия проект.
