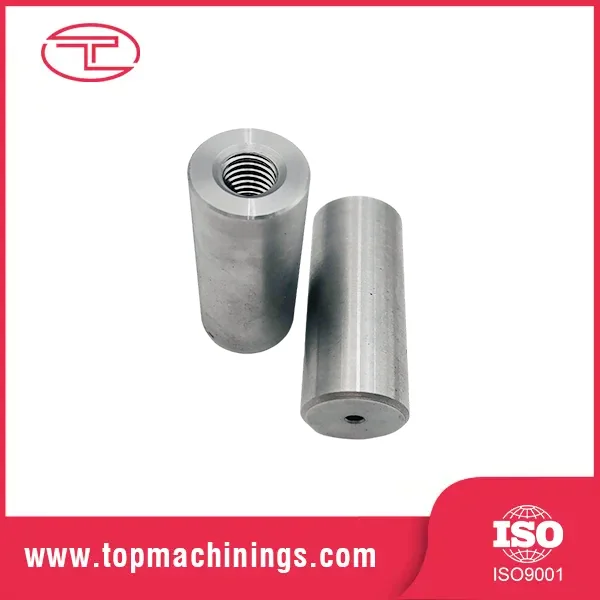

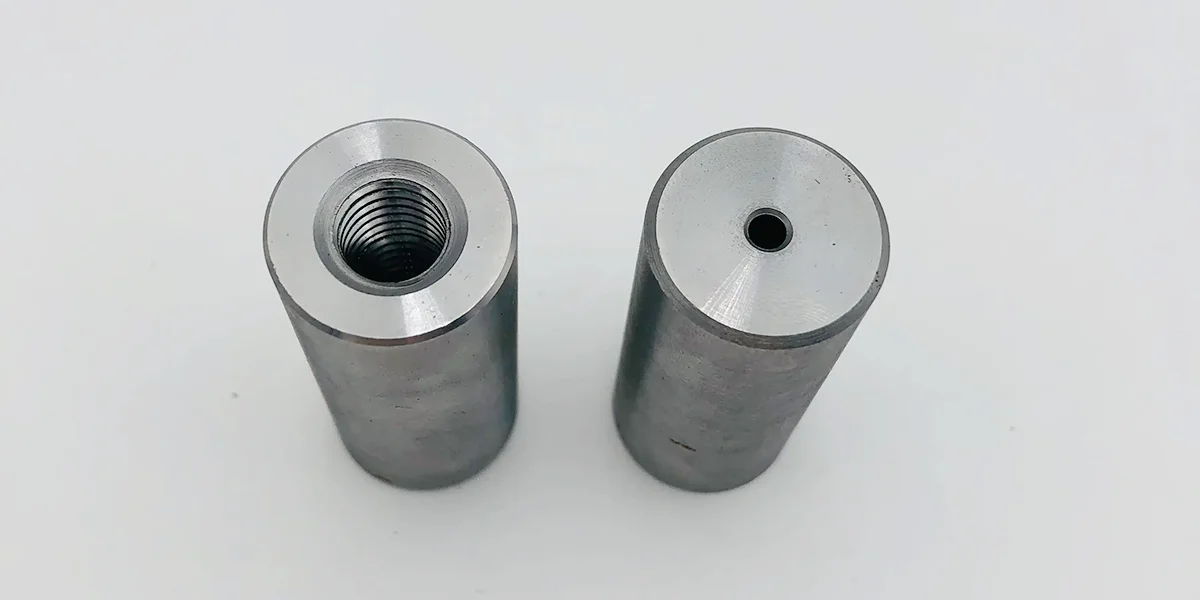

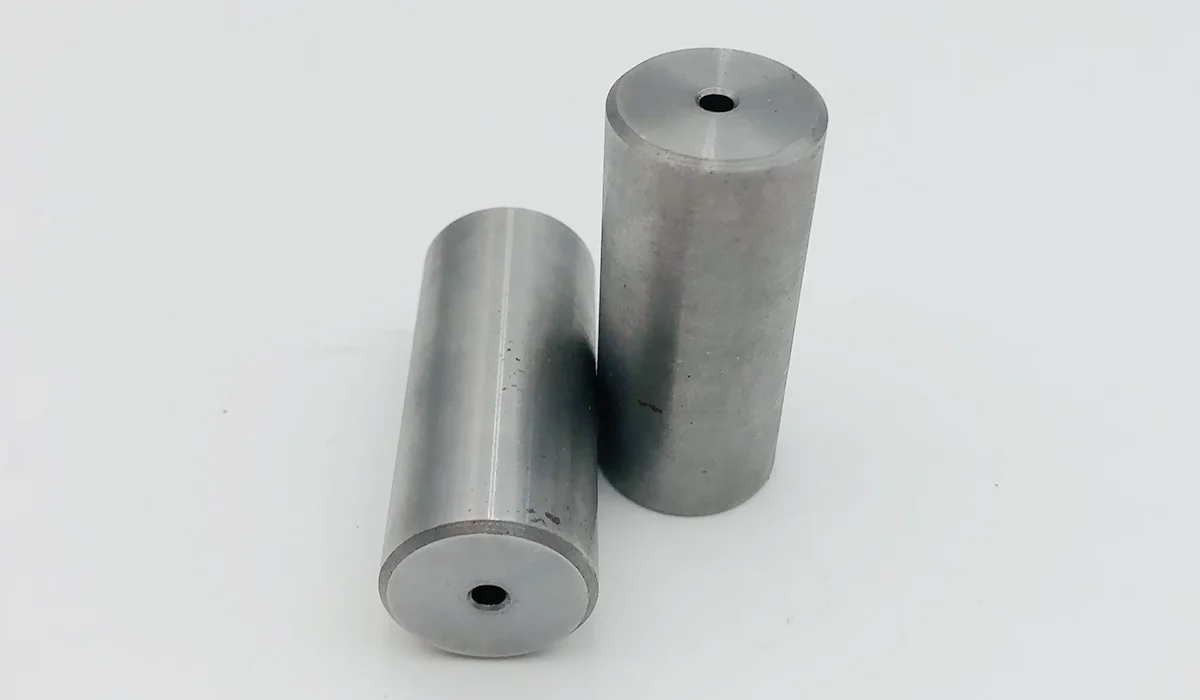

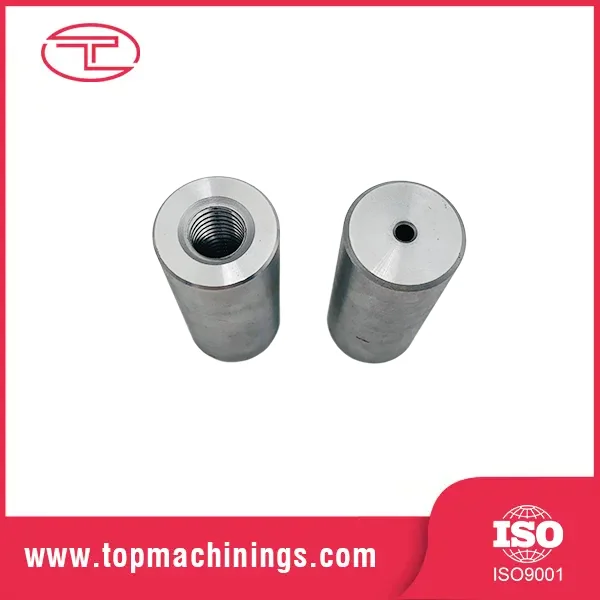

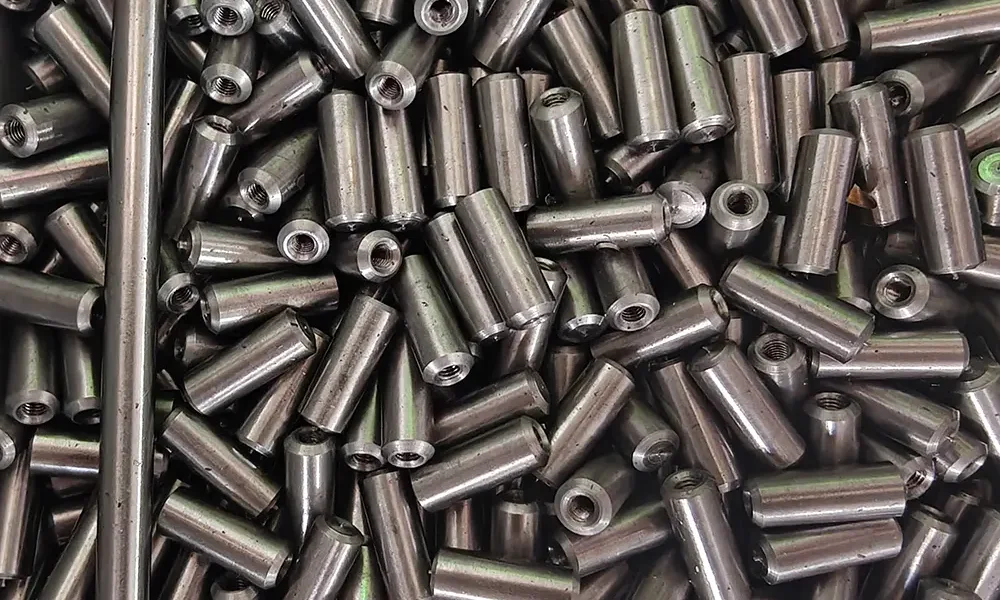

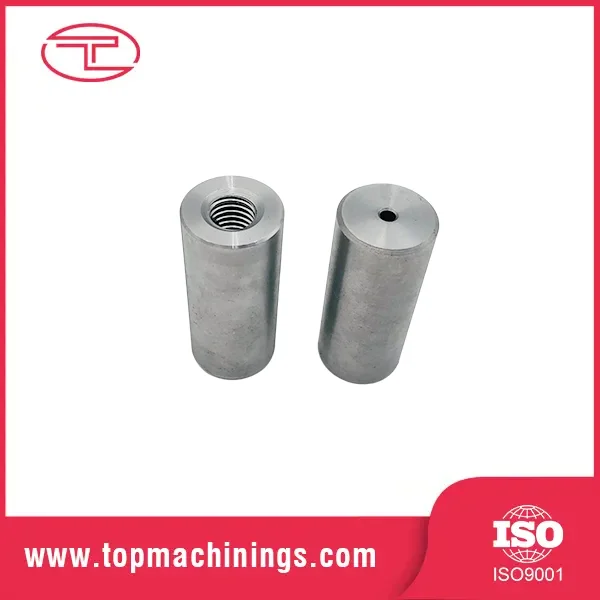

Прецизна CNC втулка с резба

Прецизната CNC втулка с резба е цилиндрична втулка с прецизно обработени резби на нейната вътрешна или външна повърхност. Мислете за това като за "вложка с резба", която дава на компонента здрав, сменяем интерфейс с резба, без да обработва резбите директно в родителската част. Когато отворът с резба се откъсне в мек алуминиев корпус — класически режим на повреда — втулката е частта, която спасява положението.

Има две основни семейства: вложки с резба и втулки. И двете изискват едно и също нещо от машинния цех: кръглост, концентричност и точност на резбата, измерена в микрони.

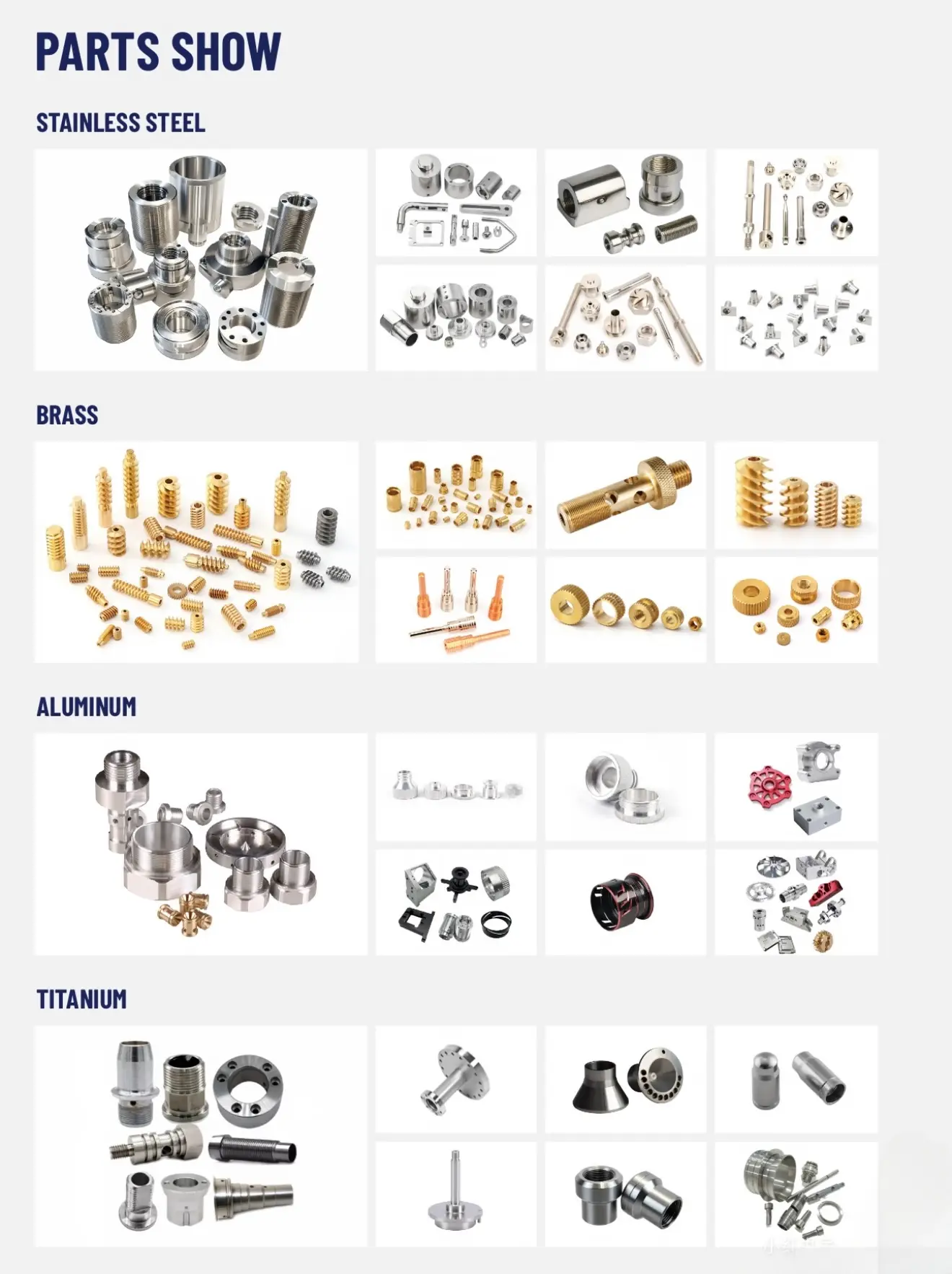

Конфигурации на материали и нишки

Неръждаема стомана (SUS303/304/316): устойчивост на корозия за хранителна, морска и медицинска употреба.

Легирана стомана (4140/1045): висока якост с термична обработка за приложения с големи натоварвания.

Месинг (C3604/HPb59-1): отлична обработваемост и естествена смазваща способност за носене на прецизни CNC втулки с резба.

Алуминий (6061-T6/7075): лек за авиационни и автомобилни сглобки.

Форми на резбите: метрични (M3–M64), UNC/UNF, NPT тръбни резби и потребителски форми на чертеж.

Класове: 6H/6g стандарт, 5H/4h класове на прецизност за приложения със смущения.

Резбата се нарязва с едноточково нарязване или фрезоване на резба на CNC стругове, последвано от измерване на диаметъра на стъпката. За пресованите вложки поддържаме външния диаметър на ±0,005 mm, така че втулките да заседнат с правилната намеса — достатъчно хлабави, за да се монтират, достатъчно стегнати, за да не се въртят.

Спецификации на продукта

Типични приложения на прецизна втулка с резба с ЦПУ

Като производител и доставчик на прецизни CNC втулки с резба, Tuoyuan Metal доставя втулки на едро на директни фабрични цени за:

Резбови вложки за алуминиеви и пластмасови корпуси в автомобилостроенето и електрониката.

Лагерни втулки и износващи се втулки в помпи, скоростни кутии и конвейери.

Намиране на втулки за приспособления, приспособления и инструментални плочи.

Компоненти на хидравлични и пневматични цилиндри.

Мебели, уреди и оборудване, шарнирни възли.

Аерокосмически и отбранителни леки възли.

Истински случай

Казус от практиката: месингови втулки с резба с ЦПУ по поръчка

Индустрия: електроника и електрическо оборудване

Материал: месинг C36000

Процес: швейцарско CNC струговане, нарязване на резби и шестостенно фрезоване

Американски производител на електронни компоненти се нуждаеше от персонализирани прецизни CNC втулки с резба, които да служат като анти-ротационни вложки в пластмасови кутии. Частите изискваха покритие без грапавини, за да се осигури лесно сглобяване на винтове, без да се повреди пластмасовият корпус. Използвайки многоосни швейцарски стругове с ЦПУ, ние обработихме месинговите втулки с чисти резби и прецизни шестостенни глави в една настройка. Въведен е цялостен ултразвуков процес на почистване за отстраняване на всички метални стърготини, последван от 100% оптична проверка на резбата.

Производствен процес

Всяка втулка започва с инженерен преглед: нашият екип анализира вашия 2D/3D чертеж или проба, избира класа на материала и програмира оптимални траектории на инструмента. За вложките с резба, критичният параметър е напасването с намеса — ние изчисляваме точната OD, за да гарантираме задържане без прекомерно натоварване на основната част.

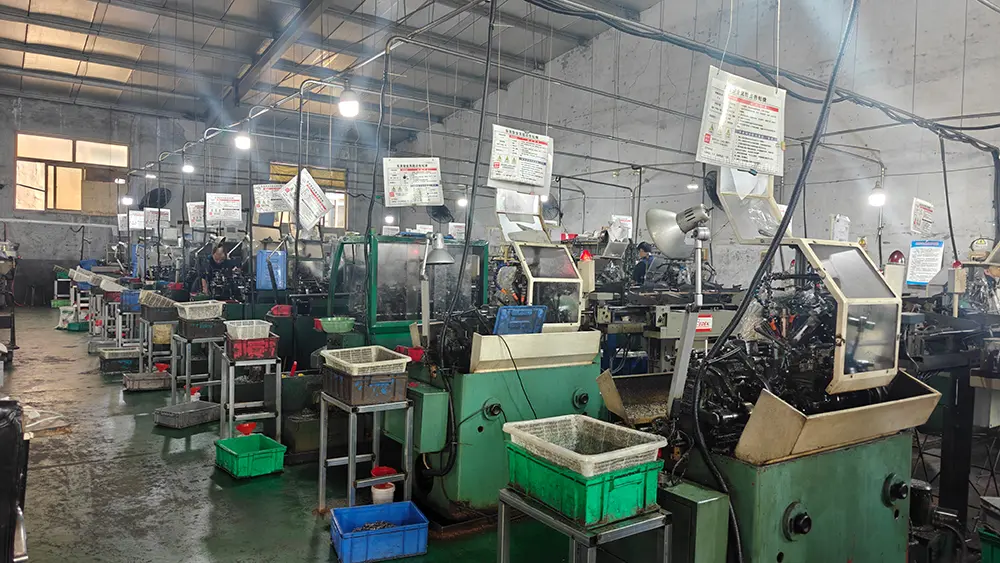

Обработката се извършва на високоскоростни автоматични CNC стругове с подаващи устройства. Струговане, облицовка, нарязване, пробиване и нарязване на резба се извършват в един цикъл на затягане, където е възможно - този подход с една настройка е това, което поддържа концентричността в микронния диапазон.

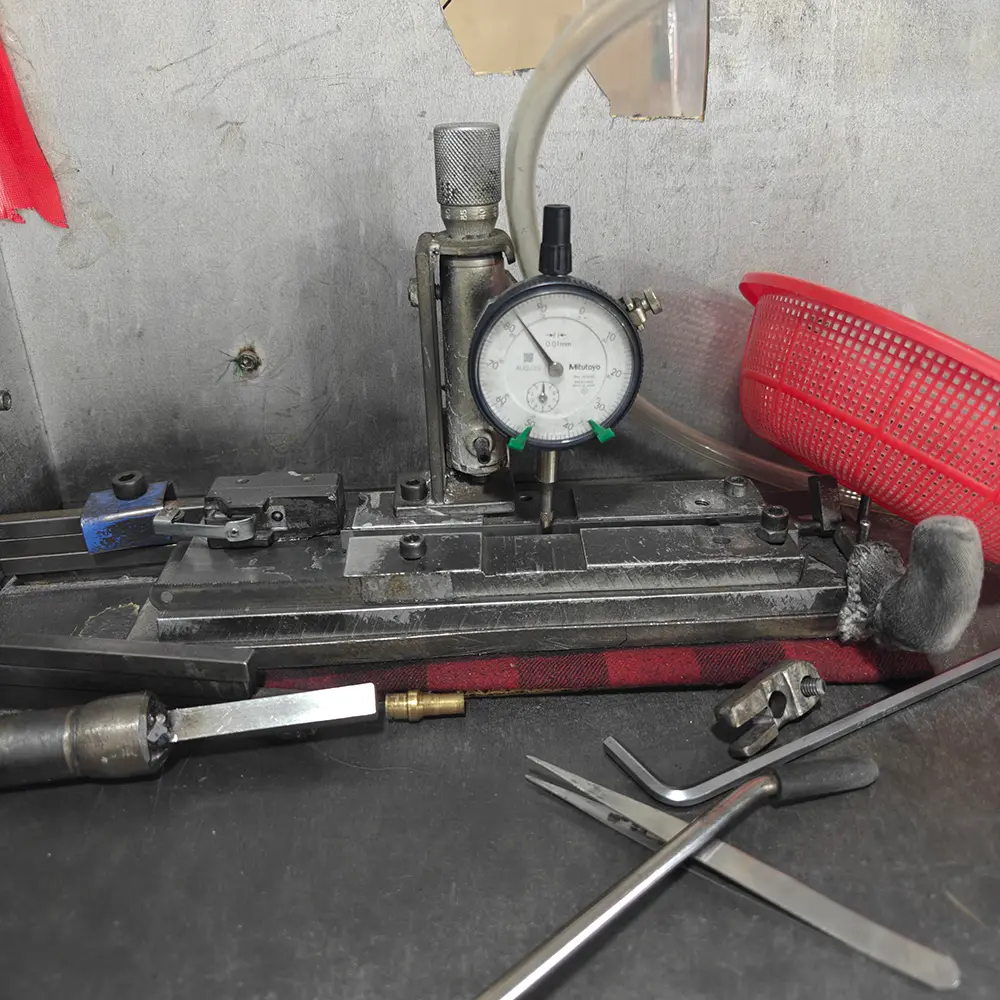

Нарязването на резбата е последвано от 100% инспекция: измерване на тапата/пръстена на резбата, оптично сортиране и проверка на CMM на пробни части. Повърхностната обработка (цинк, черен оксид, никел) се прилага в нашите вътрешни линии преди окончателното опаковане.

Защо да изберете Tuoyuan Metal

Десетилетие на прецизна обработка Tuoyuan Metal има над 10 години опит в прецизно струговани части и CNC машинно обработени компоненти, обслужвайки клиенти в 20+ държави с 95% честота на повторна покупка. Когато поръчате втулки от нас, вие работите с магазин, който вече е решил проблема ви - много пъти.

Втулките са опаковани в хартия против ръжда, полиетиленови торби и кашони за износ или дървени кутии според размера на поръчката. Малки партиди се изпращат с експрес (DHL/FedEx/UPS); груповите поръчки се изпращат по море от пристанище Циндао (FCL/LCL) или въздушен транспорт. Документация: Търговска фактура, Опаковъчен лист, Товарителница, Сертификат за произход, Сертификат за изпитване на материала. За цени на прецизни резбови втулки с ЦПУ, групови поръчки или оферта се свържете с нашия екип за износ.

ЧЗВ

Q1: Можете ли да обработите втулки от моя чертеж или проба?

A1: Да. Изпратете ни 2D/3D чертеж (PDF, AI) или физически образец. Ние преглеждаме дизайна, потвърждаваме материала и допустимите отклонения и правим предпроизводствени проби за вашето одобрение преди масово производство.

Q2: Какъв толеранс можете да поддържате за нишки?

A2: Стандартни класове на резби 6H/6g по ISO 965. За прецизни приложения можем да поддържаме 5H/4h с диаметър на стъпката, потвърден от калибрирани измервателни уреди. Кажете ни вашите изисквания за клас.

Q3: Как гарантирате качество на големи поръчки?

A3: Първа проверка на артикул с пълен доклад, след това измерване в процеса и 100% оптично сортиране на крайните размери. Ние също така поддържаме проверка от трета страна преди изпращане.

Въпрос 4: Можете ли да произвеждате тези прецизни CNC втулки с резба до персонализирани размери и нестандартни стъпки на резбата?

A4: Да, ние напълно персонализираме външния диаметър, дължината, дебелината на стената и спецификациите на резбата според вашите инженерни чертежи или примерни части.

Въпрос 5: Мога ли да поискам проби, преди да направя поръчка за масово производство?

A5: Абсолютно. Можем да предоставим прототипни/предварителни производствени проби за вашето функционално тестване и валидиране на сглобяването, преди да продължим към пълномащабно производство.
