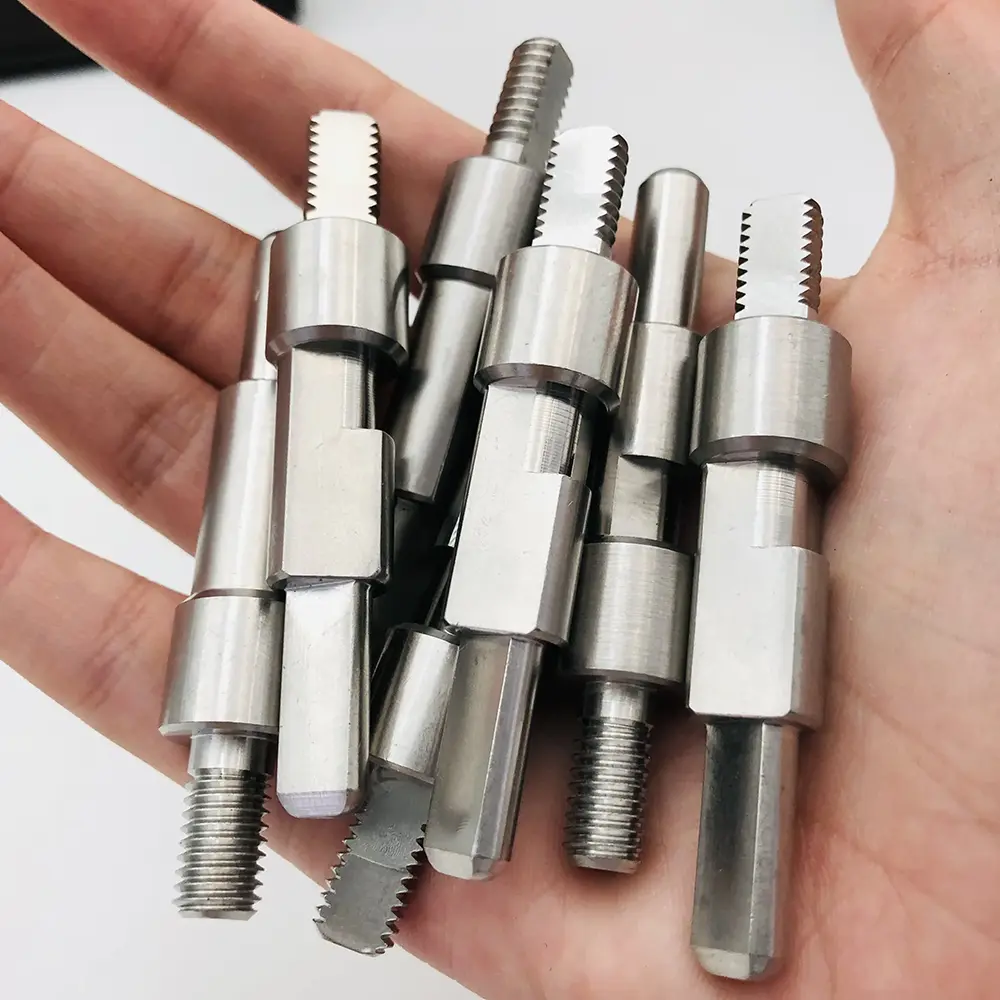

CNC обработен хидравличен фитинг

CNC машинно обработеният хидравличен фитинг е хидравличен фитинг, свързващ маркучи, тръби, помпи, клапани и цилиндри в хидравлична система. Изглежда просто — метално тяло с резби и уплътняваща повърхност — но работи при брутални условия: налягания от 50 до 400+ бара, температурни колебания, вибрации и хидравлична течност, която намира всеки път на теч, както водата намира пукнатина.

Задачата на фитинга е да уплътнява. Независимо дали става въпрос за JIC 37° разширение, ORFS (челно уплътнение с О-пръстен), паралелна резба BSPP или конусна резба NPT, геометрията на уплътнението се обработва с точност до микрони. Уплътнителната повърхност, която не е кръгла с 0,02 мм, е фитинг, който плаче. Резба с разкъсан корен е фитинг, който се издухва под налягане. Ето защо качеството на машинната обработка не е „хубаво да имаш“ тук — това е въпрос на безопасност.

Основни характеристики и предимства на CNC машинно обработен хидравличен фитинг

Уплътнителните повърхности са обработени, не са „достатъчно добри“ 37° разширеният конус, жлебът на О-пръстена и повърхностите на седалката са обработени с контролирани допуски (ъгъл на седло ±0,5°, повърхностно покритие Ra 0,8 μm макс.). Правилната уплътняваща повърхност е това, което поддържа 350 бара вътре в тръбата и извън вашето оборудване.

Чисти, остри нишки Нишките се нарязват или навиват до 6g/6H с пълна форма на профила — без скъсани корени, без навити гребени. Конусните резби (NPT/BSPT) са проверени с L1/L2 пръстеновидни габарити, за да се гарантира плътно съединение без течове.

Увереност, изпитана под налягане Ние изпитваме фитинги под налягане до 1,5 × номинално работно налягане върху партиди от проби и всеки фитинг се проверява визуално и размерно. За критични приложения се предлага 100% тестване под налягане.

Материално право за течността Поцинкована въглеродна стомана за стандартни системи с минерално масло; неръждаема стомана 316 за хранителни, морски и агресивни течности; месинг за пневматично и водно обслужване с ниско налягане. Подходящият материал предотвратява галванична корозия и преждевременна повреда.

Чистота, която можете да посочите Фитингите се почистват с ултразвук и се пакетират според вашите спецификации за чистота — включително класове на чистота ISO 4406 за чувствителни серво и пропорционални системи.

Спецификации на продукта

Типични приложения

Като производител и доставчик на обработени с ЦПУ хидравлични фитинги, Tuoyuan Metal доставя фитинги на едро на директни фабрични цени за:

Мобилна хидравлика — багери, товарачи, селскостопанска техника

Индустриални хидравлични системи — преси, машини за леене под налягане, машини

Хидравлични вериги на строително оборудване

Морски и офшорни хидравлични системи (316 неръждаема стомана)

Тръбопроводи за хранително-вкусова промишленост и фармацевтични течности

Стендове за изпитване, системи за смазване и пневматични вериги

Производствен процес

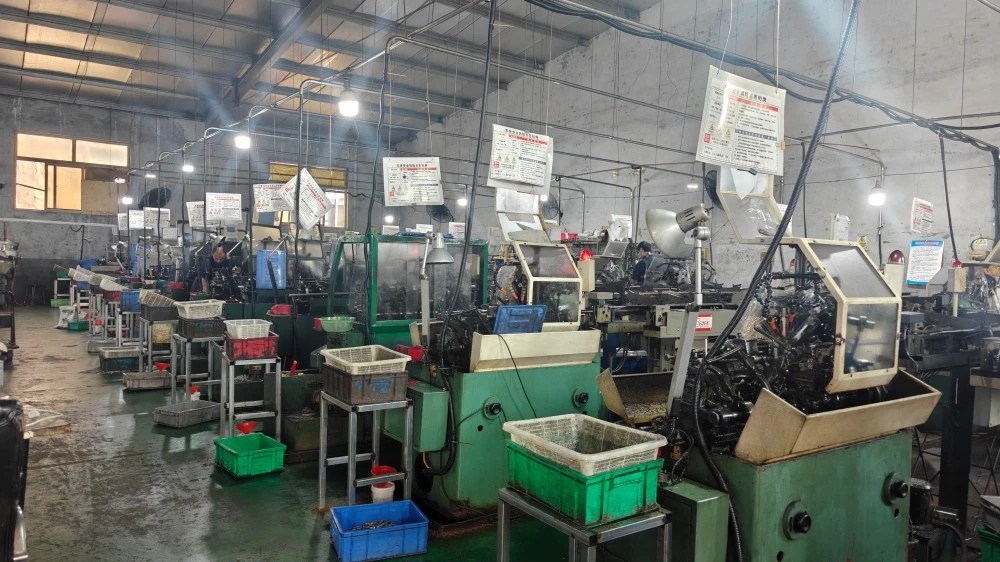

Хидравличните фитинги се обработват от прътов материал на CNC стругове - често в един цикъл на затягане. Шестоъгълните тела се струговат, пробиват, навиват резба и геометрията на уплътнението (конус с разширение, жлеб за О-пръстен или конус) се изрязва със специални инструменти. Подходът с единична настройка е това, което държи уплътнителната повърхност концентрична спрямо резбата.

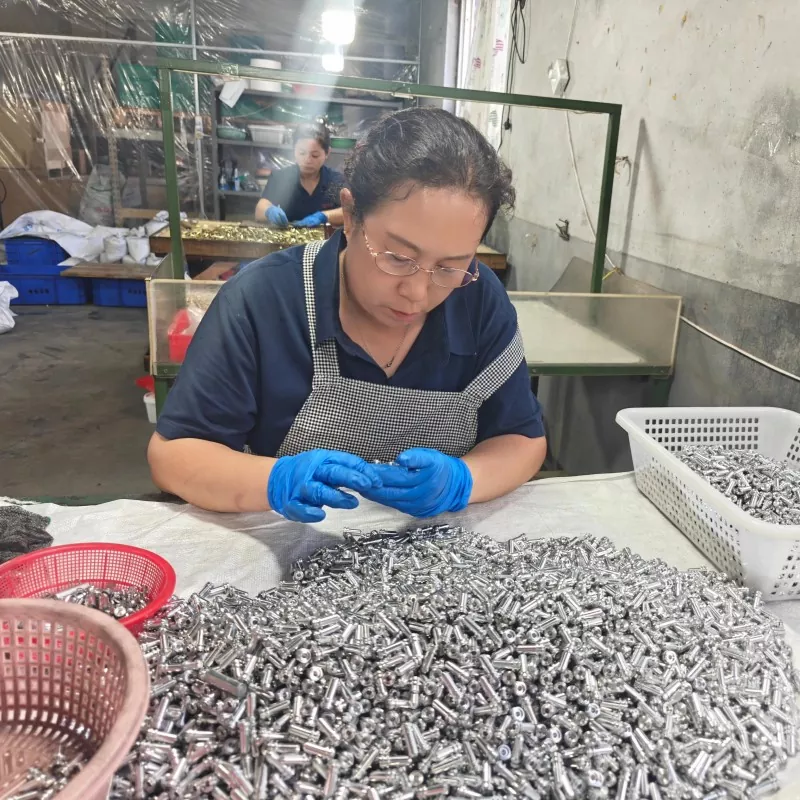

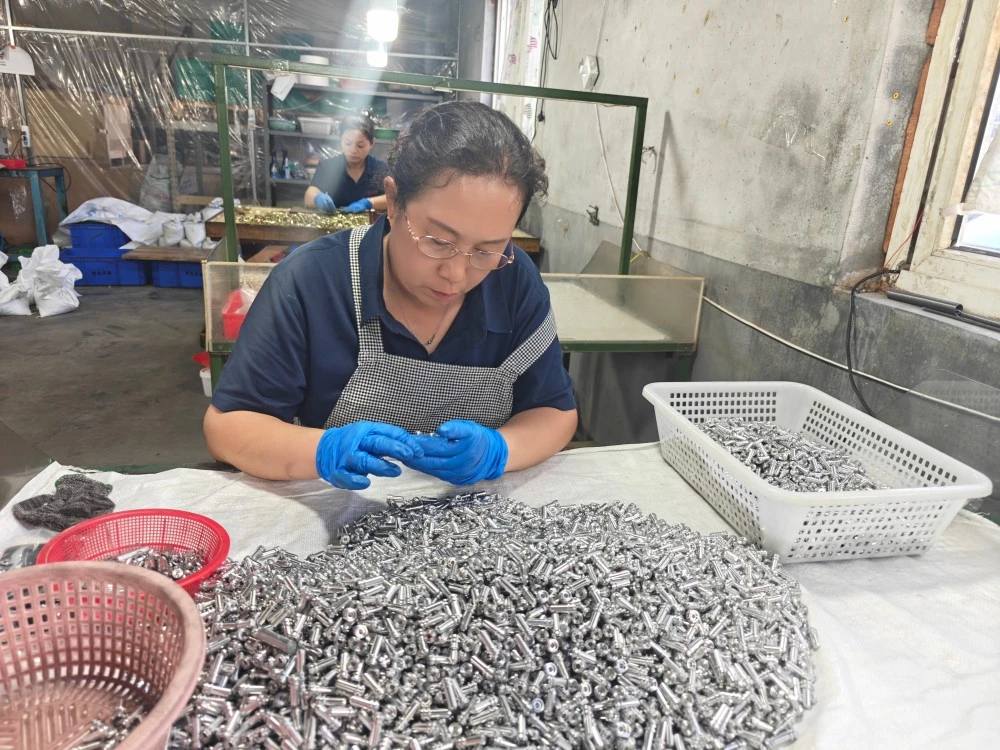

След механична обработка, фитингите се почистват - критично за уплътнителните повърхности - след което се обработват повърхностно (поцинковане, цинк-никел или пасивиране). Фитингите се почистват с ултразвук, за да се отстранят стружки и остатъци, след което се проверяват: измерване на резбата, проверка на ъгъла на седлото, измерване на размерите и тестване на налягането на проби.

Защо да изберете Tuoyuan Metal

Прецизност на обработка там, където има значение Нашите CNC стругове поддържат повторяема точност на позициониране от ≤±0,003 mm и ние рутинно обработваме фитинги до ±0,01 mm — толерансът, който поддържа уплътнителните повърхности верни и резбите чисти.

Десетилетие на експертизата в металообработването Над 10 години в прецизно струговани части, с фабрика от 5000 m², 20 струга с ЦПУ и годишен капацитет от 100 милиона части. Обработихме всеки стандарт за монтаж в този каталог - многократно.

48-часов качествен отговор Ако бъде открит проблем, ние реагираме в рамките на 48 часа и поемаме пълна отговорност за обезщетение, както е договорено. Този ангажимент, спазван последователно, е причината 95% от нашите клиенти да поръчват повторно.

Готова за експорт документация Сертификатите за материали, докладите от инспекции и записите от тестове под налягане се доставят с всяка поръчка. Налична координация на инспекции от трета страна.

Опаковка и доставка

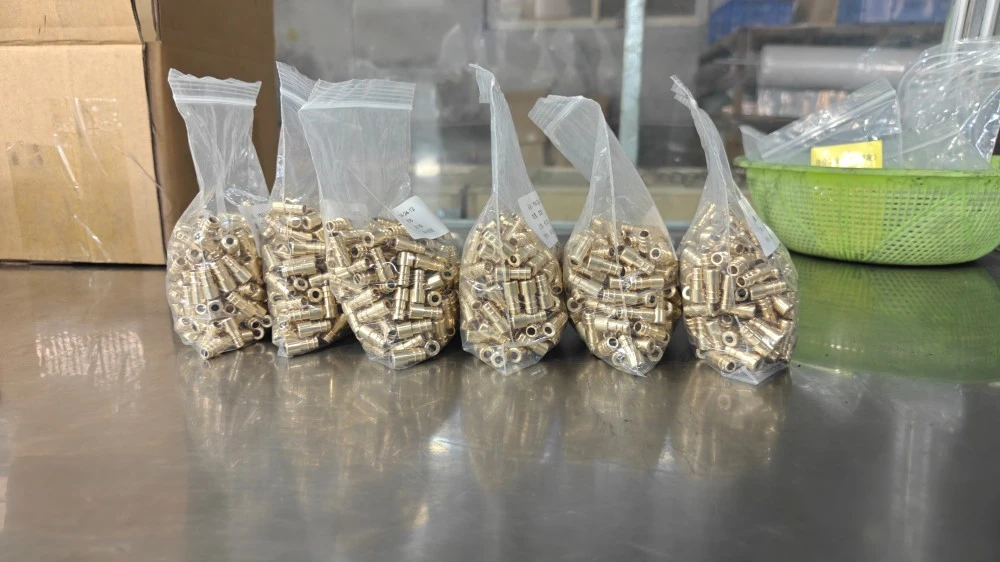

Фитингите са почистени, защитени от корозия и опаковани в полиетиленови торби, кашони или експортни дървени каси. Предлагат се експресни, въздушни и морски превози от пристанище Кингдао. Документация: Търговска фактура, Опаковъчен лист, Товарителница, Сертификат за произход, Сертификат за изпитване на материала. За цени на обработени с CNC хидравлични фитинги, групови поръчки или оферта се свържете с нашия екип за износ.

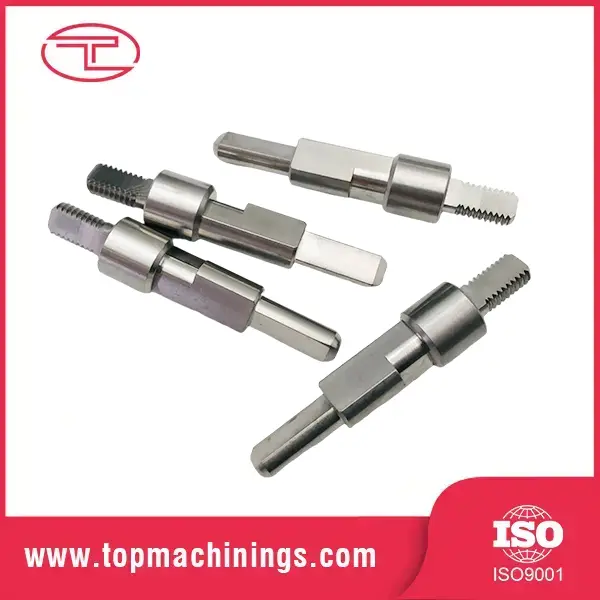

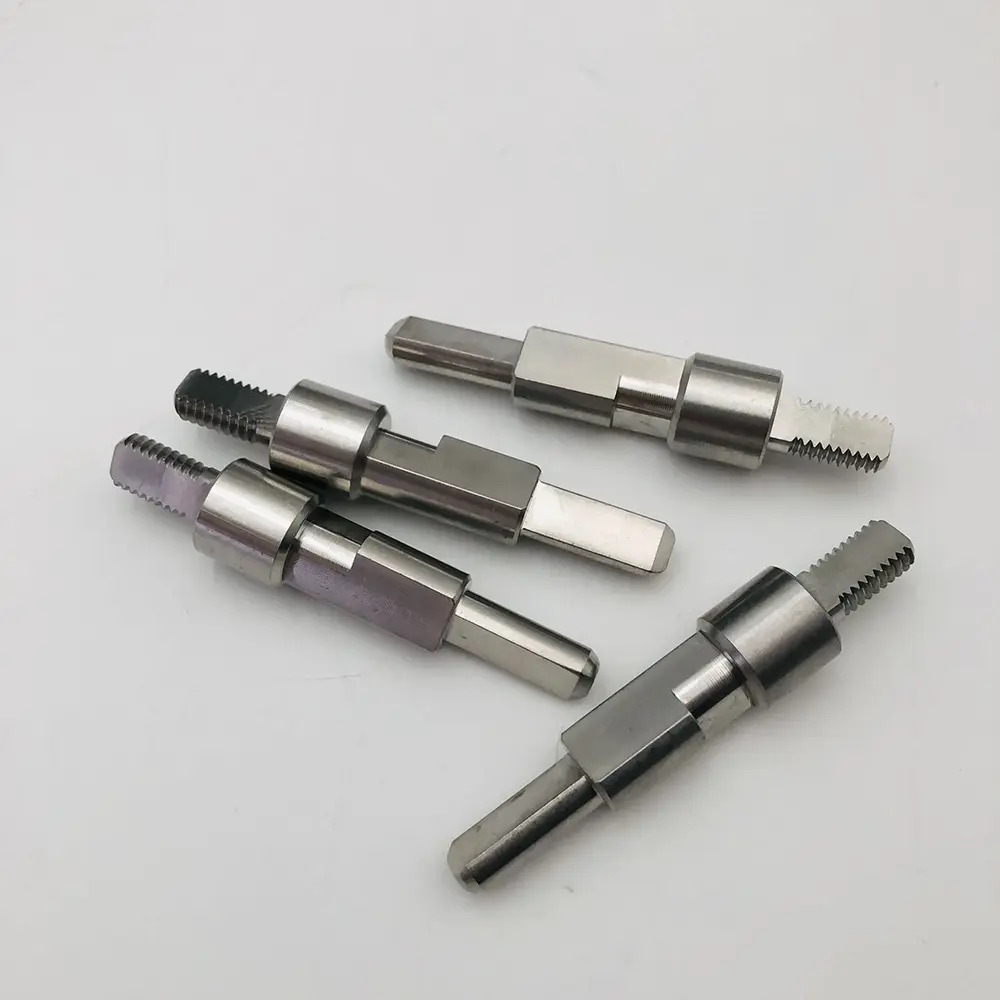

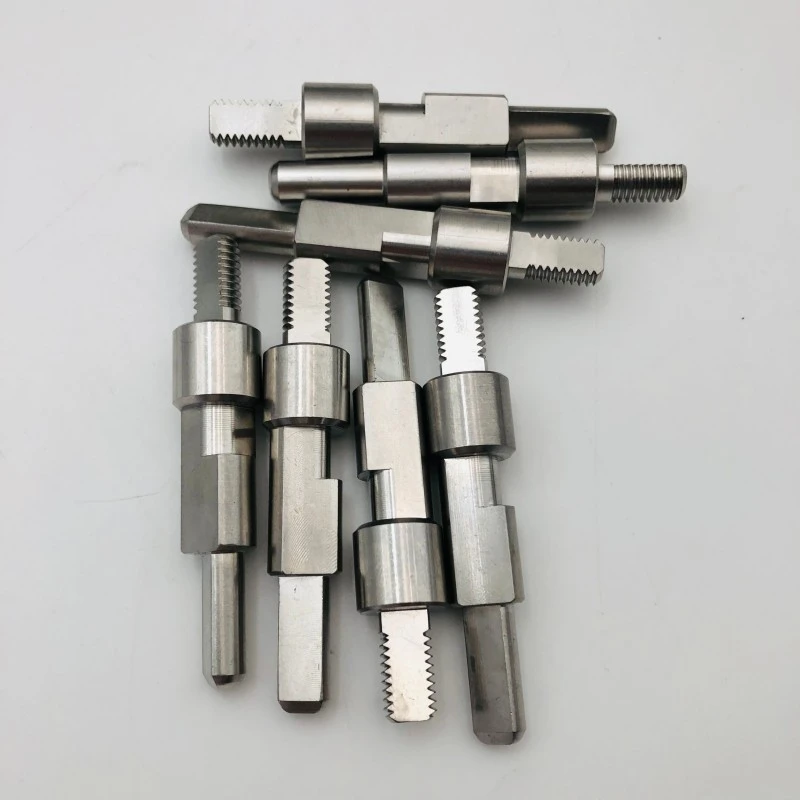

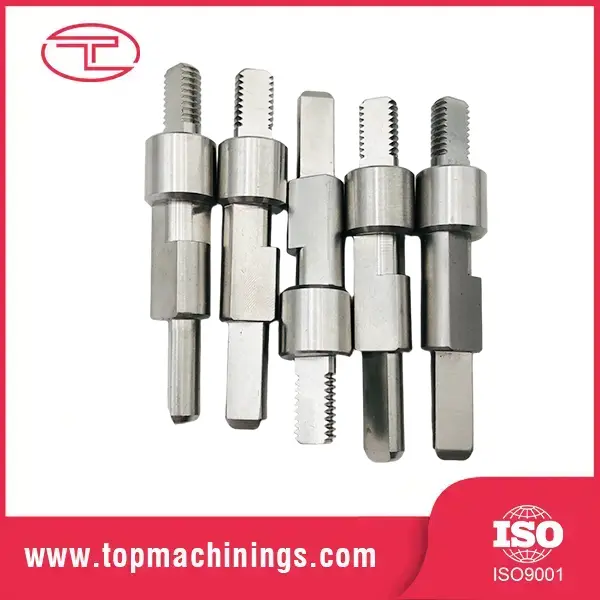

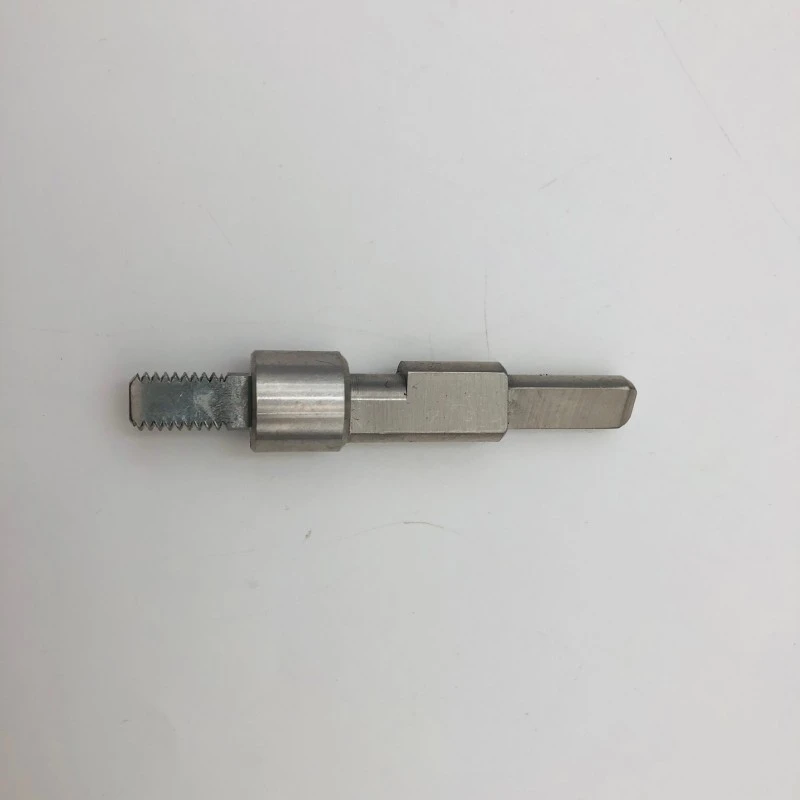

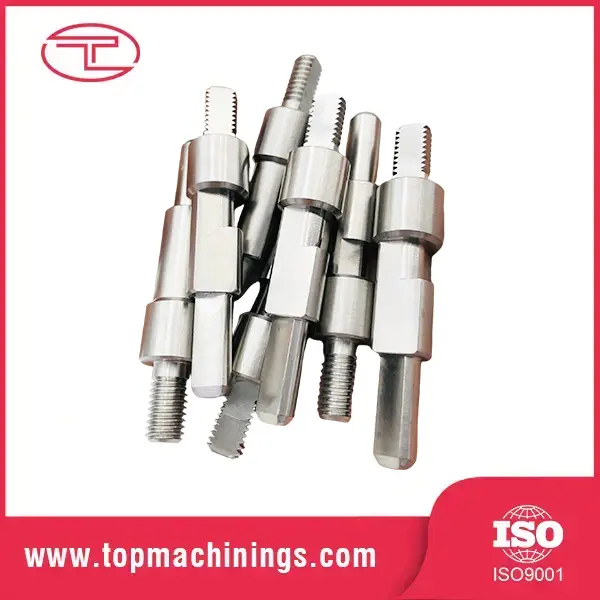

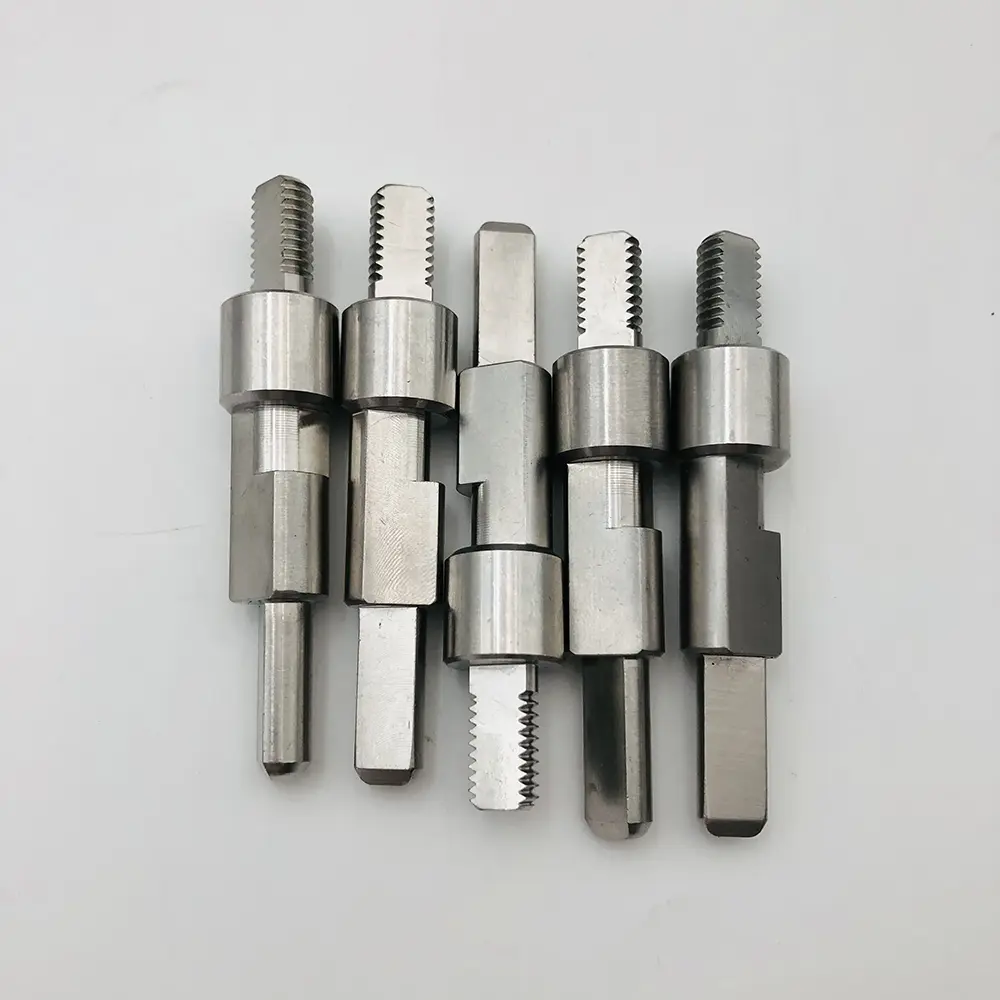

Високопрецизни резбови валове за индустриално оборудване

Клиент: Европейски производител на хидравлично оборудване

Индустрия: Флуидна мощност и индустриална автоматизация

Материал: неръждаема стомана / въглеродна стомана

Процес: Прецизно CNC струговане, фрезоване, нарязване на резба и термична обработка

Клиентът изисква персонализирани многостъпални резбови валове с тесни допуски и гладка повърхност, за да се предотврати изтичане и механично износване в хидравлични възли под високо налягане. Стандартните пазарни компоненти не успяха да задоволят техните специфични изисквания за въртящ момент и центровка.

Използвайки многоосни швейцарски CNC струговащи и прецизни фрезови машини, ние произведохме персонализирани валове с точни профили на резбата и плоско фрезови характеристики според техническите чертежи на клиента. Преди изпращане беше приложен строг контрол на качеството, включително 100% тестване на дебелината на резбата и проверки на грапавостта на повърхността.

ЧЗВ

Въпрос: Кой стандарт за монтаж трябва да използвам?

О: Зависи от вашия регион и краищата на маркуча: JIC е често срещан в Северна Америка, BSP в Европа/Азия, метричен DIN в Германия, ORFS, където вибрациите и характеристиките без течове са от значение. Изпратете ни вашите текущи фитинги или чертежи и ние ще идентифицираме стандарта и ще доставим съвпадащи фитинги.

В: Какво налягане могат да издържат вашите фитинги?

A: Стандартните фитинги са предназначени за работно налягане от 350 бара; конфигурации с високо налягане до 630 бара. Ние изпитваме налягане на пробни партиди до 1,5 × номинално налягане.

В: Можете ли да доставите фитинги от неръждаема стомана за хранителна или морска употреба?

О: Да — фитинги SUS316 с пасивиращо покритие се предлагат за хранителни, морски и фармацевтични приложения. Предоставени сертификати за материалите.

В: Предлагате ли персонализирани фитинги на чертеж?

О: Да, напълно персонализираните фитинги са нашата специалност. Изпратете чертеж или проба и ние ще обработим с точната ви геометрия, включително персонализирани конфигурации на портове.

Въпрос: Какво е вашето MOQ и време за доставка на CNC машинно обработен хидравличен фитинг?

О: Проби: 3–5 дни, MOQ гъвкав. Производство: средно 15 дни. Морски превоз от Кингдао или експрес за спешни малки поръчки.
